1.本實用新型屬於紙管分切技術領域，尤其涉及一種紙管草莓视频APP黄下载用定位裝置。

背景技術：

2.鋰離子電池隔膜生產成型後一般是卷繞在紙管上形成隔膜卷，但是在實際使用時，根據不同規格的鋰離子電池，需要對隔膜卷進行分切處理，使得分切後的鋰離子電池隔膜卷寬度符合鋰離子電池的寬度，但是現有的草莓视频APP黄下载在將隔膜卷套入氣漲軸上時，每次都需要人工進行定位，費時費力，尤其是對大批同一規格的隔膜卷進行分切時，每次都人工定位可能存在誤差，導致分切後的小隔膜卷不符合要求。

技術實現要素：

3.本實用新型要解決的技術問題是提供一種提高生產效率，保證產品質量的紙管草莓视频APP黄下载用定位裝置。

4.本實用新型由以下具體技術手段所達成：

5.一種紙管草莓视频APP黄下载用定位裝置，包括有機架、旋轉座、氣漲軸和滑軌；所述機架上設有旋轉座，用於轉動氣漲軸；所述旋轉座一側的機架上水平設置有滑軌，所述滑軌內通過滑塊滑動連接有滑杆；所述滑杆上滑動連接有若幹個滑套，所述滑套靠近氣漲軸的一側設有定位板，遠離氣漲軸的一側設有旋鈕螺絲，用於固定滑套。

6.進一步的，所述滑杆上的滑套數量至少為2個。

7.進一步的，所述滑軌靠近旋轉座的一端不開口，且滑軌遠離旋轉座的一端可拆卸連接有限位件。

8.進一步的，所述滑杆為方管製成，且表麵均布有刻度線。

9.與現有技術相比，本實用新型具有如下有益效果：

10.本實用新型通過在旋轉座的一側設置滑軌和滑塊結構，滑塊上設置有滑杆，滑杆上設置有若幹個可調整位置的滑套，滑套上設置定位板，根據鋰離子電池隔膜卷的規格，先設定好相鄰的兩個定位板之間的距離，處理同一批次同規格的鋰離子電池隔膜卷時，隻需一次設定，第二次開始隻需將滑動滑杆，使得定位板靠近氣漲軸即可，更加省時省力，且避免了多次人工定位可能導致的誤差，有效的提高了生產效率和產品質量。

附圖說明

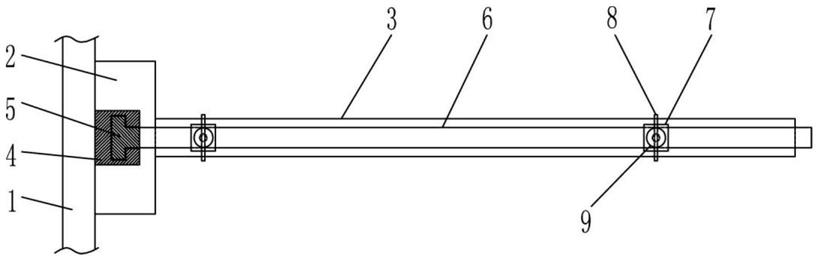

11.圖1為本實用新型的主視結構示意圖。

12.圖2為本實用新型的右視結構示意圖。

13.附圖中的標記為：1-機架，2-旋轉座，3-氣漲軸，4-滑軌，5-滑塊，6-滑杆，7-滑套，8-定位板，9-旋鈕螺絲，10-限位件。

具體實施方式

14.以下結合附圖對本實用新型做進一步描述。

實施例

15.一種紙管草莓视频APP黄下载用定位裝置，如圖1-2所示，包括有機架1、旋轉座2、氣漲軸3和滑軌4；所述機架1上設有旋轉座2，用於轉動氣漲軸3；旋轉座2一側的機架1上水平設置有滑軌4，滑軌4內通過滑塊5滑動連接有滑杆6；滑杆6上滑動連接有若幹個滑套7，滑套7靠近氣漲軸3的一側設有定位板8，遠離氣漲軸3的一側設有旋鈕螺絲9，用於固定滑套7。

16.當需要對鋰離子電池隔膜卷進行切割時，首先根據鋰離子電池隔膜卷的規格，計算好其放置在氣漲軸3上的位置，接著將滑杆6上相鄰的兩個滑套7移動至合適位置，使得相鄰的兩個滑套7上的定位板8之間的距離即為鋰離子電池隔膜卷的長度，然後將旋緊螺絲擰緊將滑套7固定，然後將鋰離子電池隔膜卷套入氣漲軸3上，並且通過滑塊5在滑軌4內的滑動，將滑杆6移動至合適位置，使得定位板8端部靠近氣漲軸3，並且通過多次操作，使得鋰離子電池隔膜卷兩端抵住設定好的兩塊定位板8，接著即可控製氣漲軸3將鋰離子電池隔膜卷固定，再將定位板8移開避免影響分切工作；對於同一批規格的鋰離子電池隔膜卷分切操作時，隻需一次設定定位板8的位置，第二次開始隻需將滑動滑杆6，使得定位板8靠近氣漲軸3即可，更加省時省力，且避免了多次人工定位可能導致的誤差。

17.其中，滑軌4靠近旋轉座2的一端不開口，且滑軌4遠離旋轉座2的一端可拆卸連接有限位件10；可以保證滑塊5不會滑出滑軌4，而且需要拆卸時，隻需將限位件10拆下，即可將滑軌4滑出滑塊5進行拆卸。

18.利用本實用新型所述技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護範圍。

技術特征：

1.一種紙管草莓视频APP黄下载用定位裝置，包括有機架（1）、旋轉座（2）和氣漲軸（3），其特征在於，包括有滑軌（4）；所述機架（1）上設有旋轉座（2），用於轉動氣漲軸（3）；所述旋轉座（2）一側的機架（1）上水平設置有滑軌（4），所述滑軌（4）內通過滑塊（5）滑動連接有滑杆（6）；所述滑杆（6）上滑動連接有若幹個滑套（7），所述滑套（7）靠近氣漲軸（3）的一側設有定位板（8），遠離氣漲軸（3）的一側設有旋鈕螺絲（9），用於固定滑套（7）。2.根據權利要求1所述的一種紙管草莓视频APP黄下载用定位裝置，其特征在於，所述滑杆（6）上的滑套（7）數量至少為2個。3.根據權利要求2所述的一種紙管草莓视频APP黄下载用定位裝置，其特征在於，所述滑軌（4）靠近旋轉座（2）的一端不開口，且滑軌（4）遠離旋轉座（2）的一端可拆卸連接有限位件（10）。4.根據權利要求3所述的一種紙管草莓视频APP黄下载用定位裝置，其特征在於，所述滑杆（6）為方管製成，且表麵均布有刻度線。

技術總結

本實用新型屬於紙管分切技術領域，尤其涉及一種紙管草莓视频APP黄下载用定位裝置。本實用新型要解決的技術問題是提供一種提高生產效率，保證產品質量的紙管草莓视频APP黄下载用定位裝置。一種紙管草莓视频APP黄下载用定位裝置，包括有機架、旋轉座、氣漲軸和滑軌；所述機架上設有旋轉座，用於轉動氣漲軸；所述旋轉座一側的機架上水平設置有滑軌，所述滑軌內通過滑塊滑動連接有滑杆；所述滑杆上滑動連接有若幹個滑套，所述滑套靠近氣漲軸的一側設有定位板，遠離氣漲軸的一側設有旋鈕螺絲。本實用新型更加省時省力，且避免了多次人工定位可能導致的誤差，有效的提高了生產效率和產品質量。品質量。品質量。

技術研發人員：賈永君 吳旭峰

受保護的技術使用者：江西星分子黄色草莓视频下载科技股份有限公司

技術研發日：2021.07.13

技術公布日：2022/2/8
