1.本實用新型涉及紙管加工製造領域，尤其涉及一種自動送料紙管草莓视频APP黄下载。

背景技術：

2.紙管是用紙張加工成的管狀的物體。大多紙管為螺旋紙管和無縫紙管，紙管主要用於化纖工業和薄膜工業。

3.現有技術中，紙管分切工序中一般通過人工將紙管搬運到工作台上進行分切操作。

4.這種送料方式雖然能夠滿足正常的工作需要，但是，由於工人的熟練程度泵體，因此不能保證紙管的送料速度，從而在一定程度上降低了裝置整體的工作效率，不方便工作人員使用。

5.因此，有必要提供一種自動送料紙管草莓视频APP黄下载解決上述技術問題。

技術實現要素：

6.本實用新型提供一種自動送料紙管草莓视频APP黄下载，解決了現有的紙管草莓视频APP黄下载不能保證紙管送料速度的問題。

7.為解決上述技術問題，本實用新型提供的自動送料紙管草莓视频APP黄下载，包括：

8.草莓视频APP黄下载本體，所述草莓视频APP黄下载本體上固定連接有底板；

9.送料箱，所述送料箱的底部固定於所述底板的頂部，所述送料箱上固定連接有輔助送料板，所述輔助送料板上固定連接有輔助送料組件，所述輔助送料組件包括固定框，所述固定框上固定連接有調節板，所述調節板的內部開設有調節槽，所述調節槽內壁的兩側之間通過軸承轉動連接有轉動杆，所述轉動杆外表麵的兩側均固定連接有螺紋套，所述螺紋套的外表麵滑動連接有螺紋塊；

10.鉸接座，所述鉸接座的頂部固定於所述螺紋塊的底部，所述鉸接座的底部通過銷釘活動連接有斜杆，所述斜杆的底部通過活動座固定連接有擋板。

11.優選的，所述擋板的底部貫穿調節板並延伸至調節板的底部。

12.優選的，所述底板的頂部且位於送料箱的一側通過固定板固定連接有電動伸縮杆，所述電動伸縮杆的一端貫穿送料箱並延伸至送料箱的內部，所述電動伸縮杆延伸至送料箱內部的一端固定連接有推板，所述推板的底部與送料箱內壁的底部滑動連接。

13.優選的，所述送料箱的頂部固定連接有廣口鬥，所述送料箱內壁的兩側之間固定連接有連接板，所述連接板的內部開設有通槽。

14.優選的，所述轉動杆的一端依次貫穿調節板和固定框並延伸至固定框的外部，所述轉動杆延伸至固定框外部的一端固定連接有手柄。

15.優選的，所述手柄的內部設置有定位杆，所述固定框的內部設置有與定位杆相配合使用的定位槽。

16.優選的，所述廣口鬥的頂部設置有蓋板組件，所述蓋板組件包括蓋板，所述蓋板底

部的兩側均固定連接有插塊，所述廣口鬥內部的兩側均設置有與插塊相配合使用的插槽。

17.優選的，所述蓋板的頂部固定連接有把手。

18.與相關技術相比較，本實用新型提供的自動送料紙管草莓视频APP黄下载具有如下有益效果：

19.本實用新型提供一種自動送料紙管草莓视频APP黄下载，通過轉動杆的旋轉可間接帶動轉動杆上的兩個螺紋套進行旋轉，由於兩個螺紋套上的螺紋為旋向相反的兩端，通過螺紋傳動作用可間接帶動兩個螺紋塊進行同向或者反向移動，通過螺紋塊的移動可間接通過斜杆帶動擋板進行上下移動，通過擋板的移動可方便對紙管下料的數量進行人為控製，從而可方便對多個紙管進行轉動送料，方便工作人員對其進行分切，進而可提高裝置整體的工作效率，方便工作人員使用。

附圖說明

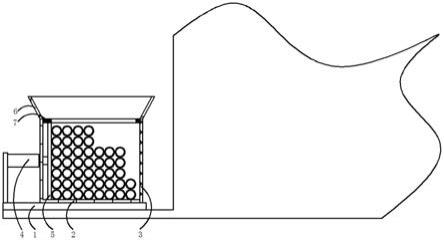

20.圖1為本實用新型提供的自動送料紙管草莓视频APP黄下载的第一實施例的結構示意圖；

21.圖2為圖1所示的局部結構的三維圖；

22.圖3為圖2所示的輔助送料組件的側麵結構剖視圖；

23.圖4為圖3所示的手柄的結構側視圖；

24.圖5為本實用新型提供的自動送料紙管草莓视频APP黄下载的第二實施例的結構示意圖。

25.圖中標號：

26.1、底板；

27.2、送料箱；

28.3、輔助送料板；

29.4、電動伸縮杆；

30.5、推板；

31.6、廣口鬥；

32.7、連接板；

33.8、輔助送料組件，81、固定框，82、調節板，83、調節槽，84、轉動杆，85、螺紋套，86、螺紋塊，87、鉸接座，88、斜杆，89、活動座，810、擋板，811、手柄，812、定位杆；

34.9、蓋板組件，91、蓋板，92、插塊，93、插槽，94、把手。

具體實施方式

35.下麵結合附圖和實施方式對本實用新型作進一步說明。

36.第一實施例

37.請結合參閱圖1、圖2、圖3和圖4，其中，圖1為本實用新型提供的自動送料紙管草莓视频APP黄下载的第一實施例的結構示意圖；圖2為圖1所示的局部結構的三維圖；圖3為圖2所示的輔助送料組件的側麵結構剖視圖；圖4為圖3所示的手柄的結構側視圖。一種自動送料紙管草莓视频APP黄下载，包括：草莓视频APP黄下载本體，所述草莓视频APP黄下载本體上固定連接有底板1；

38.送料箱2，所述送料箱2的底部固定於所述底板1的頂部，所述送料箱2上固定連接有輔助送料板3，所述輔助送料板3上固定連接有輔助送料組件8，所述輔助送料組件8包括固定框81，所述固定框81上固定連接有調節板82，所述調節板82的內部開設有調節槽83，所述調節槽83內壁的兩側之間通過軸承轉動連接有轉動杆84，所述轉動杆84外表麵的兩側均

固定連接有螺紋套85，所述螺紋套85的外表麵滑動連接有螺紋塊86；

39.鉸接座87，所述鉸接座87的頂部固定於所述螺紋塊86的底部，所述鉸接座87的底部通過銷釘活動連接有斜杆88，所述斜杆88的底部通過活動座89固定連接有擋板810。

40.本實用新型通過設置輔助送料組件8，可方便對紙管送料速度進行調節，從而可方便工作人員後期對其進行分切。

41.所述擋板810的底部貫穿調節板82並延伸至調節板82的底部。

42.所述底板1的頂部且位於送料箱2的一側通過固定板固定連接有電動伸縮杆4，所述電動伸縮杆4的一端貫穿送料箱2並延伸至送料箱2的內部，所述電動伸縮杆4延伸至送料箱2內部的一端固定連接有推板5，所述推板5的底部與送料箱2內壁的底部滑動連接。

43.通過電動伸縮杆4的驅動可間接通過推板5的移動帶動紙管移動，從而可方便後期對紙管進行分切。

44.所述送料箱2的頂部固定連接有廣口鬥6，所述送料箱2內壁的兩側之間固定連接有連接板7，所述連接板7的內部開設有通槽。

45.所述轉動杆84的一端依次貫穿調節板82和固定框81並延伸至固定框81的外部，所述轉動杆84延伸至固定框81外部的一端固定連接有手柄811。

46.手柄811為防滑手柄。

47.所述手柄811的內部設置有定位杆812，所述固定框81的內部設置有與定位杆812相配合使用的定位槽。

48.通過定位杆812和定位槽的配合設置，可方便對手柄811進行限位，從而可有效避免手柄811發生反轉。

49.本實用新型提供的自動送料紙管草莓视频APP黄下载的第一實施例的工作原理如下：

50.當需要一次性對多個紙管進行分切時，可通過轉動轉動杆84，通過轉動杆84的旋轉可間接帶動轉動杆84上的兩個螺紋套85進行旋轉，由於兩個螺紋套85上的螺紋為旋向相反的兩端，通過螺紋傳動作用可間接帶動兩個螺紋塊86進行同向或者反向移動，通過螺紋塊86的移動可間接通過斜杆88帶動擋板810進行上下移動，通過擋板810的移動可方便對紙管下料的數量進行人為控製；

51.擋板810調節完成後，可將待送料的紙管統一通過廣口鬥6使其進入送料箱2的內部，這時，再驅動電動伸縮杆4，使得推板5推動紙管，從而可使紙管通過固定框81與調節板82之間的間隙進入草莓视频APP黄下载上的分切位置。

52.與相關技術相比較，本實用新型提供的自動送料紙管草莓视频APP黄下载具有如下有益效果：

53.本實用新型提供一種自動送料紙管草莓视频APP黄下载，通過轉動杆84的旋轉可間接帶動轉動杆84上的兩個螺紋套85進行旋轉，由於兩個螺紋套85上的螺紋為旋向相反的兩端，通過螺紋傳動作用可間接帶動兩個螺紋塊86進行同向或者反向移動，通過螺紋塊86的移動可間接通過斜杆88帶動擋板810進行上下移動，通過擋板810的移動可方便對紙管下料的數量進行人為控製，從而可方便對多個紙管進行轉動送料，方便工作人員對其進行分切，進而可提高裝置整體的工作效率，方便工作人員使用。

54.第二實施例

55.請結合參閱圖5，基於本技術的第一實施例提供的自動送料紙管草莓视频APP黄下载，本技術的第二實施例提出另一種自動送料紙管草莓视频APP黄下载。第二實施例僅僅是第一實施例優選的方式，

第二實施例的實施對第一實施例的單獨實施不會造成影響。

56.具體的，本技術的第二實施例提供的自動送料紙管草莓视频APP黄下载的不同之處在於：所述廣口鬥6的頂部設置有蓋板組件9，所述蓋板組件9包括蓋板91，所述蓋板91底部的兩側均固定連接有插塊92，所述廣口鬥6內部的兩側均設置有與插塊92相配合使用的插槽93。

57.插塊92與插槽93相適配。

58.所述蓋板91的頂部固定連接有把手94。

59.把手94為防滑把手。

60.本實用新型提供的自動送料紙管草莓视频APP黄下载的第二實施例的工作原理如下：

61.可將蓋板91底部的插塊92對準相對應插槽93的內部，從而可完成蓋板91與廣口鬥6的合並，從而可有效避免灰塵進入送料箱2的內部，進而可方便工作人員的使用。

62.以上所述僅為本實用新型的實施例，並非因此限製本實用新型的專利範圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護範圍內。

技術特征：

1.一種自動送料紙管草莓视频APP黄下载，其特征在於，包括：草莓视频APP黄下载本體，所述草莓视频APP黄下载本體上固定連接有底板；送料箱，所述送料箱的底部固定於所述底板的頂部，所述送料箱上固定連接有輔助送料板，所述輔助送料板上固定連接有輔助送料組件，所述輔助送料組件包括固定框，所述固定框上固定連接有調節板，所述調節板的內部開設有調節槽，所述調節槽內壁的兩側之間通過軸承轉動連接有轉動杆，所述轉動杆外表麵的兩側均固定連接有螺紋套，所述螺紋套的外表麵滑動連接有螺紋塊；鉸接座，所述鉸接座的頂部固定於所述螺紋塊的底部，所述鉸接座的底部通過銷釘活動連接有斜杆，所述斜杆的底部通過活動座固定連接有擋板。2.根據權利要求1所述的自動送料紙管草莓视频APP黄下载，其特征在於，所述擋板的底部貫穿調節板並延伸至調節板的底部。3.根據權利要求1所述的自動送料紙管草莓视频APP黄下载，其特征在於，所述底板的頂部且位於送料箱的一側通過固定板固定連接有電動伸縮杆，所述電動伸縮杆的一端貫穿送料箱並延伸至送料箱的內部，所述電動伸縮杆延伸至送料箱內部的一端固定連接有推板，所述推板的底部與送料箱內壁的底部滑動連接。4.根據權利要求1所述的自動送料紙管草莓视频APP黄下载，其特征在於，所述送料箱的頂部固定連接有廣口鬥，所述送料箱內壁的兩側之間固定連接有連接板，所述連接板的內部開設有通槽。5.根據權利要求1所述的自動送料紙管草莓视频APP黄下载，其特征在於，所述轉動杆的一端依次貫穿調節板和固定框並延伸至固定框的外部，所述轉動杆延伸至固定框外部的一端固定連接有手柄。6.根據權利要求5所述的自動送料紙管草莓视频APP黄下载，其特征在於，所述手柄的內部設置有定位杆，所述固定框的內部設置有與定位杆相配合使用的定位槽。7.根據權利要求4所述的自動送料紙管草莓视频APP黄下载，其特征在於，所述廣口鬥的頂部設置有蓋板組件，所述蓋板組件包括蓋板，所述蓋板底部的兩側均固定連接有插塊，所述廣口鬥內部的兩側均設置有與插塊相配合使用的插槽。8.根據權利要求7所述的自動送料紙管草莓视频APP黄下载，其特征在於，所述蓋板的頂部固定連接有把手。

技術總結

本實用新型提供一種自動送料紙管草莓视频APP黄下载。所述自動送料紙管草莓视频APP黄下载，包括：草莓视频APP黄下载本體，所述草莓视频APP黄下载本體上固定連接有底板；送料箱，所述送料箱的底部固定於所述底板的頂部。本實用新型提供的自動送料紙管草莓视频APP黄下载，通過轉動杆的旋轉可間接帶動轉動杆上的兩個螺紋套進行旋轉，由於兩個螺紋套上的螺紋為旋向相反的兩端，通過螺紋傳動作用可間接帶動兩個螺紋塊進行同向或者反向移動，通過螺紋塊的移動可間接通過斜杆帶動擋板進行上下移動，通過擋板的移動可方便對紙管下料的數量進行人為控製，從而可方便對多個紙管進行轉動送料，方便工作人員對其進行分切，進而可提高裝置整體的工作效率，方便工作人員使用。便工作人員使用。便工作人員使用。

技術研發人員：金春銀

受保護的技術使用者：儀征市金銀無紡包裝黄色草莓视频下载有限公司

技術研發日：2021.07.31

技術公布日：2022/2/7
