1.本實用新型涉及草莓视频APP黄下载技術領域，尤其涉及一種布料全自動草莓视频APP黄下载。

背景技術：

2.布料草莓视频APP黄下载顧名思義，就是將長卷布料分切成多個單獨短卷的機械，布料草莓视频APP黄下载主要用於將大卷布料帶分切成多個小卷，以便銷售或後續加工，通常采用夾棍帶動布料移動，再由對轉的刃輪切割，但現有的布料草莓视频APP黄下载結構複雜，體積大，分切收卷效率低。

技術實現要素：

3.本實用新型的目的在於針對現有技術的不足而提供一種布料全自動草莓视频APP黄下载，該布料全自動草莓视频APP黄下载設計新穎、結構簡單，體積小，分切收卷效率高。

4.為達到上述目的，本實用新型通過以下技術方案來實現。

5.一種布料全自動草莓视频APP黄下载，包括有兩呈直角狀布置的支撐立板，支撐立板左側上端裝設有放卷軸，放卷軸右側裝設有若幹個導向輥，導向輥上方裝設有下收卷軸，且下收卷軸上方裝設有上收卷軸，下收卷軸與上收卷軸的右側裝設有上刀軸及下刀軸，且上刀軸上端裝設有排刀裝置，上刀軸與下刀軸右側裝設有主動輥。

6.其中，所述放卷軸兩端裝設有放卷糾偏裝置。

7.其中，所述下收卷軸與所述上收卷軸同側的一端通過鏈條連接，且鏈條連接有減速機，減速機連接有收卷馬達。

8.其中，所述主動輥通過高度調節裝置裝設於所述支撐立板上端，且所述主動輥的一端連接有主動電機。

9.本實用新型的有益效果為：本實用新型所述的一種布料全自動草莓视频APP黄下载，包括有兩呈直角狀布置的支撐立板，支撐立板左側上端裝設有放卷軸，放卷軸右側裝設有若幹個導向輥，導向輥上方裝設有下收卷軸，且下收卷軸上方裝設有上收卷軸，下收卷軸與上收卷軸的右側裝設有上刀軸及下刀軸，且上刀軸上端裝設有排刀裝置，上刀軸與下刀軸右側裝設有主動輥。本實用新型通過在導向輥上方裝設有下收卷軸，且下收卷軸上方裝設有上收卷軸，使得收卷與放卷同側，從而使得整機的體積變小，減少了占地麵積，也提高了收卷效率；通過在上刀軸上端裝設有排刀裝置，實現上刀軸與下刀軸自動排刀，大大提高了生產效率；故本實用新型具有設計新穎、結構簡單，體積小，分切收卷效率高的優點。

附圖說明

10.下麵利用附圖來對本實用新型進行進一步的說明，但是附圖中的實施例不構成對本實用新型的任何限製。

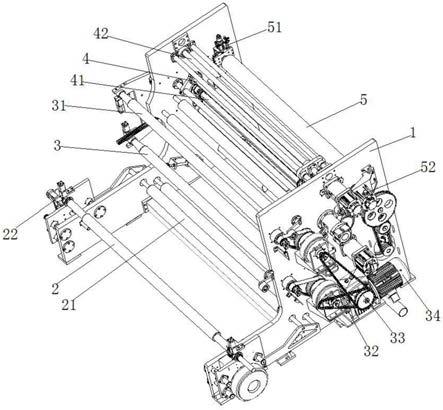

11.圖1為本實用新型的結構示意圖。

12.在圖1中包括有：

13.1——支撐立板

2——放卷軸

14.21——導向輥

22——放卷糾偏裝置

15.3——下收卷軸

31——上收卷軸

16.32——鏈條

33——減速機

17.34——收卷馬達

4——上刀軸

18.41——下刀軸

42——排刀裝置

19.5——主動輥

51——高度調節裝置

20.52——主動電機。

具體實施方式

21.下麵結合具體的實施方式來對本實用新型進行說明。

22.如圖1所示，一種布料全自動草莓视频APP黄下载，包括有兩呈直角狀布置的支撐立板1，支撐立板1左側上端裝設有放卷軸2，放卷軸2右側裝設有若幹個導向輥21，導向輥21上方裝設有下收卷軸3，且下收卷軸3上方裝設有上收卷軸31，下收卷軸3與上收卷軸31的右側裝設有上刀軸4及下刀軸41，且上刀軸4上端裝設有排刀裝置42，上刀軸4與下刀軸41右側裝設有主動輥5。

23.進一步的，所述放卷軸2兩端裝設有放卷糾偏裝置22。

24.進一步的，所述下收卷軸3與所述上收卷軸31同側的一端通過鏈條32連接，且鏈條32連接有減速機33，減速機33連接有收卷馬達34。

25.進一步的，所述主動輥5通過高度調節裝置51裝設於所述支撐立板1上端，且所述主動輥5的一端連接有主動電機52。

26.需更進一步的解釋，本實用新型通過在導向輥21上方裝設有下收卷軸3，且下收卷軸3上方裝設有上收卷軸31，使得收卷與放卷同側，從而使得整機的體積變小，減少了占地麵積，也提高了收卷效率；通過在上刀軸4上端裝設有排刀裝置42，實現上刀軸4與下刀軸41自動排刀，大大提高了生產效率；故本實用新型具有設計新穎、結構簡單，體積小，分切收卷效率高的優點。

27.以上內容僅為本實用新型的較佳實施例，對於本領域的普通技術人員，依據本實用新型的思想，在具體實施方式及應用範圍上均會有改變之處，本說明書內容不應理解為對本實用新型的限製。

技術特征：

1.一種布料全自動草莓视频APP黄下载，其特征在於：包括有兩呈直角狀布置的支撐立板(1)，支撐立板(1)左側上端裝設有放卷軸(2)，放卷軸(2)右側裝設有若幹個導向輥(21)，導向輥(21)上方裝設有下收卷軸(3)，且下收卷軸(3)上方裝設有上收卷軸(31)，下收卷軸(3)與上收卷軸(31)的右側裝設有上刀軸(4)及下刀軸(41)，且上刀軸(4)上端裝設有排刀裝置(42)，上刀軸(4)與下刀軸(41)右側裝設有主動輥(5)。2.根據權利要求1所述的一種布料全自動草莓视频APP黄下载，其特征在於：所述放卷軸(2)兩端裝設有放卷糾偏裝置(22)。3.根據權利要求1所述的一種布料全自動草莓视频APP黄下载，其特征在於：所述下收卷軸(3)與所述上收卷軸(31)同側的一端通過鏈條(32)連接，且鏈條(32)連接有減速機(33)，減速機(33)連接有收卷馬達(34)。4.根據權利要求1所述的一種布料全自動草莓视频APP黄下载，其特征在於：所述主動輥(5)通過高度調節裝置(51)裝設於所述支撐立板(1)上端，且所述主動輥(5)的一端連接有主動電機(52)。

技術總結

本實用新型公開了一種布料全自動草莓视频APP黄下载，包括有兩呈直角狀布置的支撐立板，支撐立板左側上端裝設有放卷軸，放卷軸右側裝設有若幹個導向輥，導向輥上方裝設有下收卷軸，且下收卷軸上方裝設有上收卷軸，下收卷軸與上收卷軸的右側裝設有上刀軸及下刀軸，且上刀軸上端裝設有排刀裝置，上刀軸與下刀軸右側裝設有主動輥。本實用新型通過在導向輥上方裝設有下收卷軸，且下收卷軸上方裝設有上收卷軸，使得收卷與放卷同側，從而使得整機的體積變小，減少了占地麵積，也提高了收卷效率；通過在上刀軸上端裝設有排刀裝置，實現上刀軸與下刀軸自動排刀，大大提高了生產效率；故本實用新型具有設計新穎、結構簡單，體積小，分切收卷效率高的優點。點。點。

技術研發人員：謝蘭芬 劉尚玉

受保護的技術使用者：東莞市振飛自動化機械有限公司

技術研發日：2020.12.31

技術公布日：2021/10/29
